Alumina Multilayer Board เซรามิก PCB
พื้นผิวอลูมินาเป็นวัสดุพื้นผิวที่ใช้กันมากที่สุดในอุตสาหกรรมอิเล็กทรอนิกส์ ดังนั้นแผ่นเซรามิกจะทำจากวัสดุซับสเตรตอลูมินาเพื่อทำ PCB เซรามิกบอร์ดหลายชั้นของอลูมินา เนื่องจากมีความแข็งแรงสูงและมีเสถียรภาพทางเคมีและวัตถุดิบที่อุดมสมบูรณ์ ดังนั้นจึงเหมาะสำหรับการผลิตทางเทคนิคและรูปทรงต่างๆ
คำอธิบาย
รายละเอียดผลิตภัณฑ์

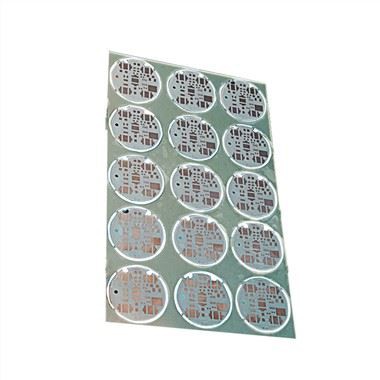

วัสดุ :อลูมินาเซรามิก (Al2O3) ความหนาของเซรามิก : 1.0 mm ตัวนำ: เงิน ความหนาของเงิน: 20 um พิเศษ: ตัวต้านทาน อื่นๆ : ขั้วต่อบัดกรี DIP การประยุกต์ใช้: แหล่งจ่ายไฟแรงสูง | ![]() |
ปัจจุบัน PCB เซรามิกมีการใช้กันอย่างแพร่หลายเนื่องจากมีการนำความร้อนสูง CTE ต่ำ ค่าคงที่ไดอิเล็กตริกต่ำ และความต้านทานการกัดกร่อนของสารเคมี

ด้วยการพัฒนาส่วนประกอบชิปและเทคโนโลยีการยึดพื้นผิว (SMT) ในอุตสาหกรรมอิเล็กทรอนิกส์ แผงวงจรพิมพ์แบบดั้งเดิมที่มีลามิเนตออร์แกนิกเป็นวัสดุพื้นฐานกำลังพัฒนาไปสู่ความหนาแน่นสูง ความแม่นยำสูง และความน่าเชื่อถือสูง
ประเภท PCB เซรามิกตามกระบวนการผลิต PCB:
PCB เซรามิกเผาร่วมอุณหภูมิสูง (HTCC):
ส่วนประกอบหลักของพื้นผิวเซรามิก HTCC ได้แก่ อลูมินา พลาสติไซเซอร์ สารยึดเกาะ สารหล่อลื่น และตัวทำละลาย ส่วนผสมนี้จะกลายเป็นเซรามิกสีเขียว จากนั้นจึงนำไปรีดและเคลือบด้วยม่าน ทังสเตนหรือโมลิบดีนัมสามารถใช้เป็นโลหะสำหรับการพิมพ์วงจร จากนั้นนำไปอบที่อุณหภูมิสูง 1700 OC และอบในไฮโดรเจนเป็นเวลา 32 ถึง 48 ชั่วโมง จากนั้นเคลือบและตัด เหมาะสำหรับแผ่นเซรามิกขนาดเล็กและไม่เหมาะกับแผงเซรามิกขนาดใหญ่เนื่องจากค่าความเผื่อการหดตัวที่ไม่เหมาะสมและการบิดงอต่ำ
PCB เซรามิกเผาร่วมอุณหภูมิต่ำ (LTCC):
นี่คือส่วนผสมของแก้วคริสตัลและคอมโพสิตแก้ว นอกจากนี้ยังมีการเพิ่มส่วนผสมอื่น ๆ เช่นสารยึดเกาะและส่วนผสมที่ไม่ใช่แก้ว จากนั้น ร่องรอยของวงจรจะถูกสร้างขึ้นโดยใช้เพสต์ทองคำที่นำไฟฟ้าได้สูง จากนั้นนำไปบำบัด/อบในเตาเผาก๊าซออกซิไดซ์ที่อุณหภูมิ 900 องศาเซลเซียส
PCB เซรามิกฟิล์มหนา:
ที่นี่ ใช้ฟิล์มหนาสลับกันสองแผ่นกับพื้นผิวเซรามิก หนึ่งคือฟิล์มหนาสีทองและอีกอันคือฟิล์มหนาอิเล็กทริก แต่เนื่องจากทองคำมีราคาแพงจึงใช้ฟิล์มหนาทองแดงซึ่งเป็นเทคโนโลยีที่รู้จักสำหรับ PCB เซรามิก จากนั้นกองกองจะถูกย้ายไปยังเตาอบที่เติม (ทองแดงเพื่อหลีกเลี่ยงการเกิดออกซิเดชัน) ซึ่งจะถูกแปรรูปในไนโตรเจนที่อุณหภูมิ 1,000 Ó C ส่วนผสมไดอิเล็กตริกผลิตจากไนโตรเจน
การใช้ PCB เซรามิก:
1- ไฟ LED และสปอตไลท์สว่างสูงในปัจจุบัน
2- อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ เช่น ตัวควบคุมกำลัง ระบบออปติคัล เครื่องแปลงไฟ และเครื่องปรับกำลังไฟฟ้า
3- อุปกรณ์ไฟฟ้าอุตสาหกรรม เช่น เซอร์โวไดรฟ์ หุ่นยนต์ เป็นต้น
4- ไมโครโปรเซสเซอร์ การ์ดกราฟิก และ IC Array
5- อุปกรณ์เซมิคอนดักเตอร์
6- เครื่องขยายเสียงพลังเสียงที่ใช้ทรานซิสเตอร์กำลังสูง
7-วงจรที่เกี่ยวข้องกับแบตเตอรี่พลังงานแสงอาทิตย์ อินเวอร์เตอร์ เครื่องชาร์จ ฯลฯ
8- ตัวควบคุม DC-DC และวงจรการจัดการพลังงาน ฯลฯ
