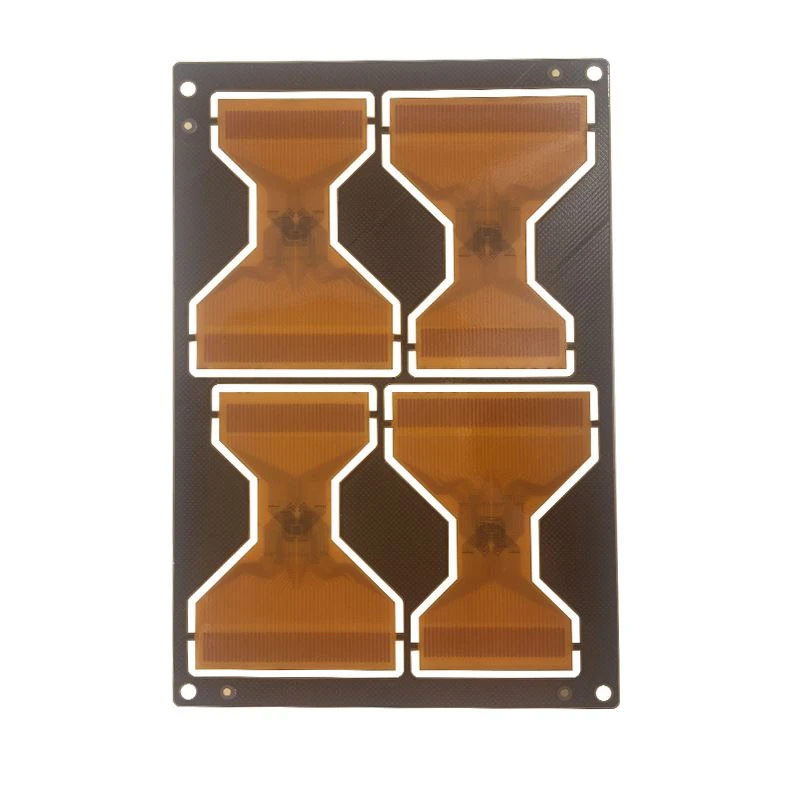

บอร์ด Vias Flex แบบตาบอด 4 ชั้น

ข้อมูลจำเพาะของผลิตภัณฑ์

• ชั้น: 4L
• ความหนาของบอร์ด: 0.25 มม
• ตัวทำให้แข็ง: ตัวทำให้แข็ง PI
• หน้ากากประสาน: ไม่ใช่
• ซิลค์สกรีน: ไม่ใช่
• การตกแต่งพื้นผิว: EING
• กระบวนการพิเศษ: Blind vias, vias in pad



บอร์ดเฟล็กซ์จุดตาบอด 4 ชั้นซ้อนกัน

ผลิตตามข้อมูลต้นฉบับ ด้วยโครงสร้างแบบสแต็กที่ได้รับการปรับปรุง ทำให้ไม่สามารถเติมรูในตำแหน่ง BGA 1-3 ได้ บริษัทของเราปรับโครงสร้างให้เหมาะสมและเปลี่ยนรู 1-3 เป็นรูซ้อนกัน 1-2 และ 2-4 และย้ายเส้นบนเลเยอร์ L4 และเพิ่มจุดปิดกั้น



คุณลักษณะหลักและข้อควรพิจารณาของ 4-layer blind vias flex board ประกอบด้วย:

1. ความยืดหยุ่น: เนื่องจากเป็นบอร์ดแบบยืดหยุ่น จึงให้ความยืดหยุ่น โดยสามารถโค้งงอหรือสอดคล้องกับรูปร่างของอุปกรณ์หรือกล่องหุ้มที่ติดตั้งไว้ ความยืดหยุ่นนี้จำเป็นสำหรับการใช้งานในพื้นที่จำกัดหรือในกรณีที่บอร์ดจำเป็นต้องปรับให้เข้ากับรูปทรงที่แปลกใหม่
2. การเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI): การใช้ blind vias ช่วยให้เกิดการเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูง ช่วยให้สามารถเชื่อมต่อได้มากขึ้นในพื้นที่ขนาดเล็ก สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดซึ่งมีพื้นที่จำกัด
3. ความสมบูรณ์ของสัญญาณ: Blind Vias ช่วยรักษาความสมบูรณ์ของสัญญาณโดยลดการบิดเบือนของสัญญาณและความไม่ตรงกันของอิมพีแดนซ์ นี่เป็นสิ่งสำคัญในการรับรองการสื่อสารที่เชื่อถือได้ระหว่างส่วนประกอบต่างๆ บนบอร์ด
4. ความท้าทายในการผลิต: การสร้าง 4-layer flex board ด้วย blind vias อาจทำให้เกิดความท้าทายในการผลิตเมื่อเปรียบเทียบกับ PCB แบบแข็งแบบดั้งเดิม จำเป็นต้องมีกระบวนการและวัสดุพิเศษเพื่อรับรองความสมบูรณ์ของวัสดุพิมพ์ที่ยืดหยุ่นและความน่าเชื่อถือของมู่ลี่ผ่านการเชื่อมต่อ
5. แอปพลิเคชัน: 4-บอร์ดแบบ layer blind vias flex ค้นหาแอปพลิเคชันในอุตสาหกรรมต่างๆ รวมถึงการบินและอวกาศ ยานยนต์ อุปกรณ์ทางการแพทย์ เครื่องใช้ไฟฟ้า และอื่นๆ โดยทั่วไปจะใช้ในผลิตภัณฑ์ที่มีพื้นที่ น้ำหนัก และความน่าเชื่อถือเป็นปัจจัยสำคัญ



กระบวนการผลิต 4-layer blind vias flex board

กระบวนการผลิตของ 4-layer blind vias flex board เป็นกระบวนการที่มีความเชี่ยวชาญสูงซึ่งเกี่ยวข้องกับขั้นตอนสำคัญหลายขั้นตอนและการดำเนินงานที่ละเอียดอ่อน ต่อไปนี้เป็นขั้นตอนหลักของกระบวนการผลิตนี้:

(1) การเตรียมวัสดุ:

เลือกพื้นผิวที่มีความยืดหยุ่นที่เหมาะสม (เช่น โพลิอิไมด์ โพลีเอสเตอร์ ฯลฯ) และวัสดุที่เป็นสื่อกระแสไฟฟ้า (เช่น ฟอยล์ทองแดง)

เตรียมฟิล์ม กาว และวัสดุเสริมอื่นๆ ที่จำเป็น

(2) การผลิตวงจรภายใน:

ติดฟอยล์ทองแดงด้านในเข้ากับวัสดุพิมพ์ที่ยืดหยุ่น

รูปแบบวงจรจะถูกถ่ายโอนไปยังฟอยล์ทองแดงโดยใช้เทคโนโลยีการพิมพ์ด้วยแสง

ส่วนที่ไม่จำเป็นของฟอยล์ทองแดงจะถูกเอาออกโดยกระบวนการแกะสลักเพื่อสร้างวงจรภายใน

(3) การประมวลผลรูตาบอด:

รูบอดจะถูกเจาะบนวงจรด้านใน ซึ่งจะเจาะได้เฉพาะบางชั้นเท่านั้น ไม่ใช่เจาะทั้งแผงวงจร

การก่อตัวของรูตันมักจะใช้เทคโนโลยีการเจาะด้วยเลเซอร์หรือการเจาะเชิงกล ซึ่งต้องมีการควบคุมความลึกและตำแหน่งของการเจาะอย่างแม่นยำ

(4) การทำให้เป็นโลหะของรู:

ทำความสะอาดและลบเสี้ยนรูตาบอด

ชั้นสื่อกระแสไฟฟ้าจะเกิดขึ้นบนผนังรูผ่านการชุบทองแดงด้วยสารเคมีหรือกระบวนการชุบด้วยไฟฟ้า เพื่อให้เกิดการเชื่อมต่อทางไฟฟ้าระหว่างชั้นในและชั้นนอก

(5) การผลิตวงจรภายนอก:

วางซับสเตรตที่ยืดหยุ่นใหม่และฟอยล์ทองแดงไว้บนวงจรด้านในและจุดผ่านบอด

กระบวนการถ่ายภาพด้วยแสงและการแกะสลักยังใช้เพื่อสร้างวงจรภายนอกอีกด้วย

(6) การเคลือบและการบ่ม:

ชั้นในและชั้นนอกถูกยึดติดกันอย่างแน่นหนาผ่านกระบวนการเคลือบ

การบ่มเกิดขึ้นภายใต้อุณหภูมิและความดันสูง เพื่อให้แน่ใจว่ามีการยึดเกาะที่แน่นหนาระหว่างชั้นต่างๆ

(7) การรักษาพื้นผิว:

การป้องกันการเกิดออกซิเดชัน การเคลือบชั้นฉนวน ฯลฯ บนพื้นผิวของแผงวงจรตามความจำเป็น

เตรียมจุดบัดกรี เช่น แผ่นอิเล็กโทรดและตำแหน่งติดตั้งขั้วต่อ

(8) การตรวจสอบคุณภาพ:

ดำเนินการทดสอบประสิทธิภาพทางไฟฟ้าเพื่อให้แน่ใจว่าจุดผ่านและวงจรนำไฟฟ้าได้ดี

ดำเนินการตรวจสอบด้วยสายตาเพื่อให้แน่ใจว่าแผงวงจรไม่มีความเสียหาย คราบสกปรก และข้อบกพร่องอื่นๆ

(9) การตัดและการขึ้นรูป:

แผงวงจรถูกตัดและขึ้นรูปอย่างแม่นยำตามข้อกำหนดของผลิตภัณฑ์

(10) การตรวจสอบขั้นสุดท้ายและบรรจุภัณฑ์:

ดำเนินการตรวจสอบคุณภาพขั้นสุดท้ายเพื่อให้แน่ใจว่าผลิตภัณฑ์ตรงตามความต้องการของลูกค้าและมาตรฐานอุตสาหกรรม

ทำความสะอาดและบรรจุแผงวงจรที่ผ่านการรับรองเพื่อเตรียมการขนส่ง



4-เลเยอร์ตาบอดผ่านแอปพลิเคชัน PCB ที่ยืดหยุ่น

4-PCB ที่ยืดหยุ่นแบบ Layer Blind Vias มีการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ เนื่องจากมีคุณลักษณะและความสามารถเฉพาะตัว ต่อไปนี้เป็นการใช้งานเฉพาะบางส่วนที่บอร์ดเหล่านี้มักใช้:

โทรคมนาคม:

อุปกรณ์สื่อสาร: 4-บอร์ด layer blind vias flex ใช้ในเราเตอร์ สวิตช์ และโมดูลการสื่อสารเพื่อให้การเชื่อมต่อที่มีความหนาแน่นสูงและการออกแบบที่กะทัดรัด

ระบบอัตโนมัติอุตสาหกรรม:

วิทยาการหุ่นยนต์: 4-บอร์ดแบบ layer blind vias flex ถูกนำมาใช้ในระบบหุ่นยนต์เพื่อควบคุมการเคลื่อนไหว การประมวลผลข้อมูล และการสื่อสาร

อุปกรณ์ทางการแพทย์:

ระบบการถ่ายภาพ: PCB ที่ยืดหยุ่นพร้อม Blind Vias ใช้ในอุปกรณ์สร้างภาพทางการแพทย์ เช่น เครื่องอัลตราซาวนด์และระบบเอ็กซ์เรย์สำหรับการประมวลผลสัญญาณและการถ่ายโอนข้อมูล

ยานยนต์:

ระบบช่วยเหลือผู้ขับขี่ขั้นสูง (ADAS): 4-บอร์ดแบบ layer blind vias flex ถูกนำมาใช้ในแอปพลิเคชัน ADAS สำหรับการรวมเซ็นเซอร์ การประมวลผลข้อมูล และการสื่อสาร

เครื่องใช้ไฟฟ้า:
จอแสดงผลแบบพับได้: PCB ที่ยืดหยุ่นพร้อม Blind Vias ช่วยให้สามารถพัฒนาสมาร์ทโฟน แท็บเล็ต และแล็ปท็อปแบบพับได้ โดยให้ความยืดหยุ่นและความน่าเชื่อถือ

การบินและอวกาศและการป้องกัน:

เอวิโอนิกส์: 4-บอร์ดแบบ layer blind vias flex ถูกนำมาใช้ในการใช้งานด้านการบินและอวกาศ รวมถึงระบบนำทางเครื่องบิน ระบบควบคุมการบิน และระบบการสื่อสาร

อินเทอร์เน็ตของสรรพสิ่ง (IoT):

อุปกรณ์สมาร์ทโฮม: PCB แบบยืดหยุ่นพร้อม Blind Vias ใช้ในอุปกรณ์ IoT เช่น ลำโพงอัจฉริยะ ระบบไฟส่องสว่างอัจฉริยะ และเทอร์โมสแตทอัจฉริยะสำหรับการเชื่อมต่อและการควบคุม

นี่เป็นเพียงตัวอย่างเล็กๆ น้อยๆ ของการใช้งานที่หลากหลายสำหรับ 4-layer blind vias PCB ที่ยืดหยุ่น ความยืดหยุ่น ความกะทัดรัด และการเชื่อมต่อระหว่างกันที่เชื่อถือได้ของบอร์ดเหล่านี้ ทำให้บอร์ดเหล่านี้เหมาะสำหรับอุตสาหกรรมจำนวนมากและการออกแบบอิเล็กทรอนิกส์เชิงนวัตกรรม
