การผลิตแผงวงจร

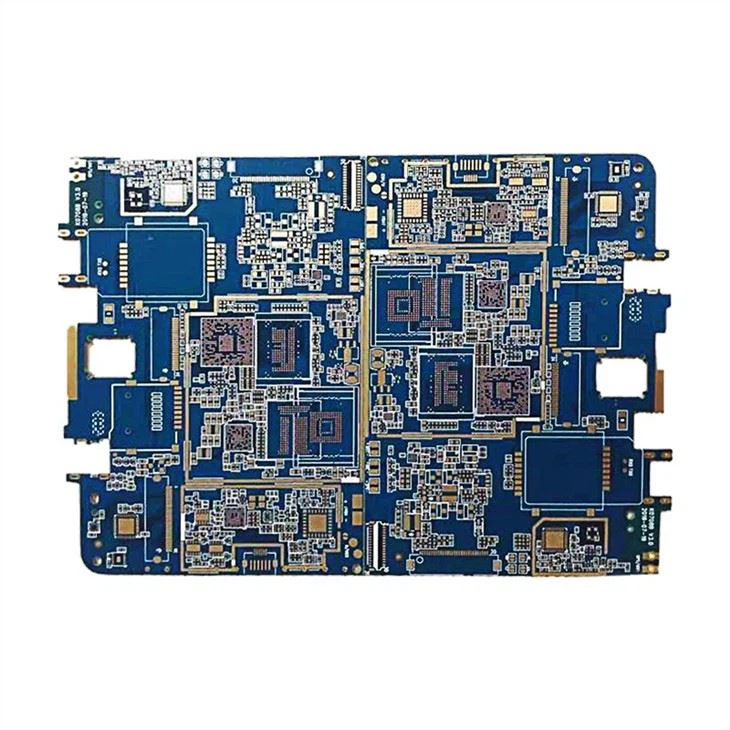

การผลิตแผงวงจร PCB HDI 8 ชั้น

การผลิตแผงวงจร PCB HDI บนเทคโนโลยีล่าสุดที่มีอยู่เพื่อเพิ่มฟังก์ชันการทำงานของ PCB โดยใช้พื้นที่เท่ากันหรือน้อยกว่า 8 Layers HDI PCB Circuit Board สามารถใช้ผลิตภัณฑ์เทคโนโลยีชั้นสูง

คำอธิบาย

รายละเอียดผลิตภัณฑ์

โรงงาน BETON PCBs มุ่งเน้นไปที่การผลิตแผงวงจร HDI มานานกว่า 17 ปี และเรามีกระบวนการควบคุมคุณภาพที่เข้มงวดสำหรับการผลิต HDI (High Density Interconnect PCBs) ดังนั้นการเลือกโรงงาน BETON PCBs สำหรับการผลิต HDI จะช่วยคุณประหยัดเวลา ต้นทุน และพลังงานได้มาก

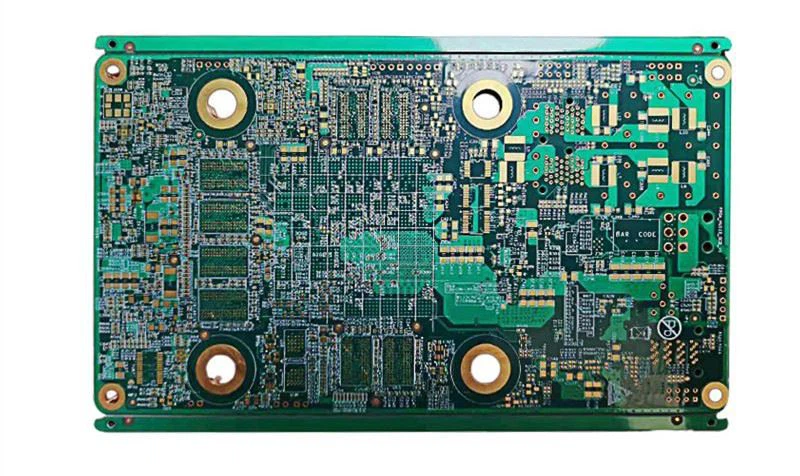

HDI BOARD(001)

บอร์ด HDI PCB

วัสดุ: FR4

ความหนาของบอร์ด: 0.6mm

ความหนาของทองแดง: 15z

จำนวนชั้น: 8 ชั้น

ข้อมูลลูกค้า: ไม่เปิดเผยต่อสาธารณะ

หน้ากากประสาน : สีเขียว

ข้อกำหนดพิเศษของ PCB: การชุบทอง

การรักษาพื้นผิว: ชุบทอง

กระบวนการผลิต: ไร้สารตะกั่ว

ประเภทการทดสอบ: การทดสอบออปติคัล AOI

บอร์ด HDI คืออะไร


HDI คือ High Density Interconnector ซึ่งเป็นบอร์ดเชื่อมต่อที่มีความหนาแน่นสูง ซึ่งเป็นแผงวงจรที่มีความหนาแน่นของการกระจายสายค่อนข้างสูงโดยใช้ไมโครบลินด์และฝังด้วยเทคโนโลยี


บอร์ด HDI มีวงจรชั้นในและวงจรชั้นนอก จากนั้นใช้การเจาะ การทำให้เป็นโลหะในรู และกระบวนการอื่นๆ เพื่อให้ทราบถึงการเชื่อมต่อภายในของวงจรแต่ละชั้น โดยทั่วไปจะใช้วิธีการสะสมสำหรับการผลิต โดยทั่วไปแล้วบอร์ด HDI จะถูกจัดเป็นชั้นๆ เดียว และ HDI ระดับไฮเอนด์ใช้เทคโนโลยีการจัดเรียงชั้นตั้งแต่ 2 ชั้นขึ้นไป ตลอดจนเทคโนโลยี PCB ขั้นสูง เช่น รูซ้อน การอุดรูด้วยไฟฟ้า และการเจาะด้วยเลเซอร์โดยตรง


ด้วยการพัฒนาทางวิทยาศาสตร์และเทคโนโลยี การออกแบบอิเล็กทรอนิกส์จึงพยายามลดขนาดลงในขณะที่ปรับปรุงประสิทธิภาพของเครื่องจักรทั้งหมดอย่างต่อเนื่อง ในผลิตภัณฑ์พกพาขนาดเล็กตั้งแต่โทรศัพท์มือถือไปจนถึงอาวุธอัจฉริยะ "เล็ก" คือการแสวงหาชั่วนิรันดร์ เทคโนโลยี High Density Integration (HDI) ช่วยให้สามารถย่อขนาดการออกแบบผลิตภัณฑ์ขั้นสุดท้ายได้มากขึ้น ในขณะที่เป็นไปตามมาตรฐานที่สูงขึ้นสำหรับประสิทธิภาพและประสิทธิภาพทางอิเล็กทรอนิกส์ ปัจจุบัน HDI ใช้กันอย่างแพร่หลายในโทรศัพท์มือถือ กล้องดิจิตอล MP3 MP4 คอมพิวเตอร์โน้ตบุ๊ก อุปกรณ์อิเล็กทรอนิกส์ในรถยนต์ และผลิตภัณฑ์ดิจิทัลอื่นๆ ซึ่งโทรศัพท์มือถือมีการใช้งานกันอย่างแพร่หลายมากที่สุด


HDI มีข้อดีดังต่อไปนี้:


1. สามารถลดต้นทุนของ PCB เมื่อความหนาแน่นของ PCB เพิ่มขึ้นเกินกว่าบอร์ดแปดชั้น มันถูกผลิตขึ้นด้วย HDI และต้นทุนจะต่ำกว่ากระบวนการเคลือบที่ซับซ้อนแบบดั้งเดิม


2. เพิ่มความหนาแน่นของวงจร การเชื่อมต่อระหว่างแผงวงจรแบบเดิมและชิ้นส่วนต่างๆ


3. เอื้อต่อการใช้เทคโนโลยีการก่อสร้างขั้นสูง


4. ประสิทธิภาพทางไฟฟ้าที่ดีขึ้นและความแม่นยำของสัญญาณ


5. ความน่าเชื่อถือที่ดีขึ้น


6 สามารถปรับปรุงคุณสมบัติทางความร้อน


7. สามารถปรับปรุงการรบกวนคลื่นความถี่วิทยุ/การรบกวนคลื่นแม่เหล็กไฟฟ้า/การปล่อยไฟฟ้าสถิต (RFI/EMI/ESD)


8. เพิ่มประสิทธิภาพการออกแบบ

เกี่ยวกับเทคโนโลยีเบตง

เซินเจิ้น BETON Electronics Co. , Ltd. ก่อตั้งขึ้นในเซินเจิ้นในปี 2546 โรงงาน PCB และ PCBA ของเราครอบคลุมพื้นที่กว่า 100,000 ㎡ เป็นบริษัทเทคโนโลยีสูงที่เชี่ยวชาญในการผลิตแผงวงจรพิมพ์ ( PCB) และการประกอบ PCB (PCBA) BETON PCB Factory เป็นผู้ผลิต PCB และ PCB Assembly (PCBA) ชั้นนำของโลกสำหรับต้นแบบ ปริมาณน้อย และการผลิตจำนวนมากในประเทศจีน
