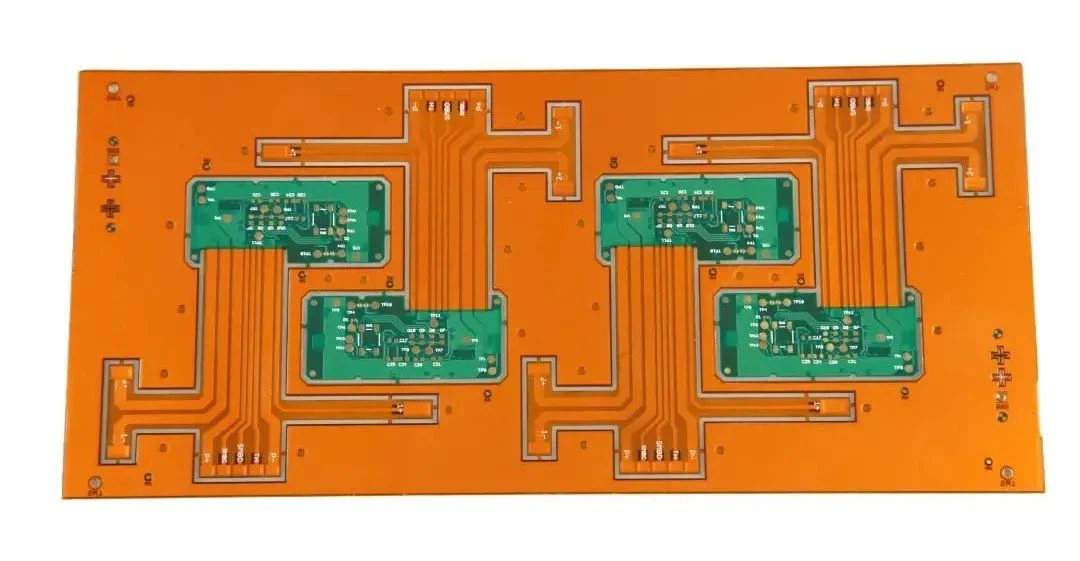

วิธีการประกอบ FPC ให้ดี

หากคุณต้องการใช้งานมัลติฟังก์ชั่นพร้อมกันบนแผงวงจรขนาดเล็ก มันไม่สามารถทำได้ด้วยบอร์ด PCB เปล่าเพียงอย่างเดียว จำเป็นต้องติดตั้งบอร์ดเปล่า เสียบปลั๊ก และเชื่อม กระบวนการทีละขั้นตอนนี้ต้องเรียกว่าการประกอบแผงวงจรแบบยืดหยุ่น ต่อไปนี้เป็นกระบวนการต่างๆ ของการผลิตการประกอบแผงวงจรแบบยืดหยุ่น

ในแง่ของเทคโนโลยี การไหลของกระบวนการประกอบแผงวงจรแบบยืดหยุ่นสามารถแบ่งคร่าวๆ ได้เป็นสี่ลิงก์หลัก ได้แก่ การประมวลผลการประกอบ SMT → การประมวลผลปลั๊กอิน DIP → การทดสอบการประกอบแผงวงจรแบบยืดหยุ่น → การประกอบผลิตภัณฑ์สำเร็จรูป

1. ลิงค์ประมวลผลการประกอบ SMT

(1) ในกระบวนการประมวลผลชิป SMT โดยทั่วไปส่วนประกอบจะถูกจับคู่และซื้อตามการกำหนดค่า BOM ที่ลูกค้าให้มา และแผน PMC ของการผลิตจะได้รับการยืนยัน หลังจากงานเตรียมการเสร็จสิ้น การเขียนโปรแกรม SMT จะเริ่มต้นขึ้น เลเซอร์สเตนซิลถูกสร้างขึ้นตามกระบวนการ SMT และดำเนินการพิมพ์แบบบัดกรี

(2) ผ่านเครื่องวางตำแหน่ง SMT ส่วนประกอบจะถูกติดตั้งบนแผงวงจร และทำการตรวจสอบออปติคัลอัตโนมัติ AOI แบบออนไลน์หากจำเป็น หลังจากตรวจสอบแล้ว ให้ตั้งค่าโปรไฟล์อุณหภูมิเตาอบรีโฟลว์ที่สมบูรณ์แบบและปล่อยให้บอร์ดไหลผ่านรีโฟลว์

(3) หลังจากการตรวจสอบ IPQC ที่จำเป็นแล้ว วัสดุปลั๊กอินสามารถส่งผ่านแผงวงจรโดยใช้กระบวนการปลั๊กอิน DIP จากนั้นจึงไหลผ่านการบัดกรีด้วยคลื่นเพื่อการบัดกรี จากนั้นก็มีกระบวนการหลังเตาหลอมที่จำเป็น

(4)หลังจากเสร็จสิ้นกระบวนการข้างต้นแล้ว QA ก็จำเป็นต้องทำการตรวจสอบอย่างละเอียดเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์

2. ลิงค์ประมวลผลปลั๊กอิน DIP

กระบวนการของการประมวลผลปลั๊กอิน DIP คือ: ปลั๊กอิน → การบัดกรีด้วยคลื่น → การตัดที่เท้า → การประมวลผลหลังการบัดกรี → การล้างบอร์ด → การตรวจสอบคุณภาพ

3. การทดสอบการประกอบแผงวงจรแบบยืดหยุ่น

(1) การทดสอบการประกอบแผงวงจรแบบยืดหยุ่น การเชื่อมโยงการควบคุมคุณภาพที่สำคัญที่สุดในกระบวนการประมวลผลการประกอบแผงวงจรแบบยืดหยุ่นทั้งหมด จำเป็นต้องปฏิบัติตามมาตรฐานการทดสอบการประกอบแผงวงจรแบบยืดหยุ่นอย่างเคร่งครัด และทดสอบจุดทดสอบของแผงวงจรตาม แผนการทดสอบของลูกค้า (แผนการทดสอบ) .

(2) การทดสอบการประกอบแผงวงจรแบบยืดหยุ่นประกอบด้วย 5 รูปแบบหลัก ได้แก่ การทดสอบ ICT การทดสอบ FCT การทดสอบอายุ การทดสอบความล้า และการทดสอบในสภาพแวดล้อมที่ไม่เอื้ออำนวย

4. การประกอบผลิตภัณฑ์สำเร็จรูป

(1) ประกอบเปลือกของ FPC ที่ผ่านการทดสอบแล้ว ตกลง จากนั้นทดสอบ และในที่สุดก็สามารถจัดส่งได้

(2) การผลิตแผงวงจรแบบยืดหยุ่นของ SMD เป็นห่วงโซ่ และปัญหาใด ๆ ในการเชื่อมโยงใด ๆ จะมีผลกระทบอย่างมากต่อคุณภาพโดยรวม และแต่ละกระบวนการต้องได้รับการควบคุมอย่างเข้มงวด

ด้านบนนี้เป็นลิงค์หลักสี่ประการเกี่ยวกับการผลิตแผงวงจรแบบยืดหยุ่นของ SMT ลิงก์หลักแต่ละลิงก์มีลิงก์ขนาดเล็กจำนวนนับไม่ถ้วนเพื่อช่วยเหลือ และลิงก์ขนาดเล็กแต่ละลิงก์จะมีขั้นตอนการทดสอบอย่างน้อยหนึ่งขั้นตอนเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และหลีกเลี่ยงผลิตภัณฑ์ที่ไม่มีคุณสมบัติเหมาะสม การไหลออกของสินค้าจากโรงงาน
