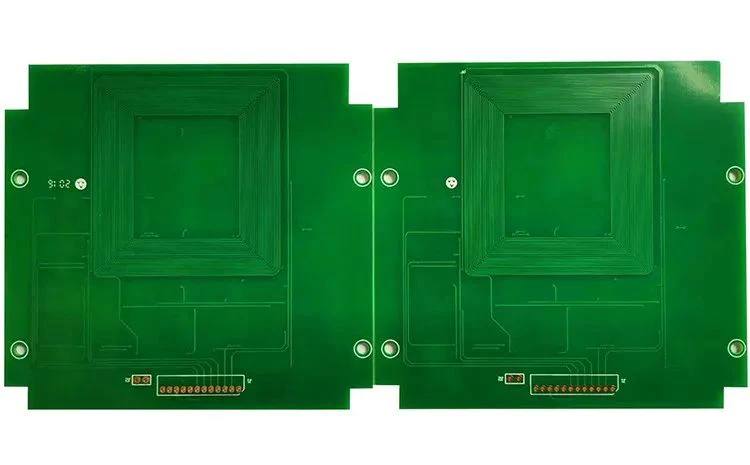

แผง pcb อิมพีแดนซ์ลักษณะคืออะไร

อิมพีแดนซ์ลักษณะหมายถึงความต้านทานของสัญญาณความถี่สูงหรือคลื่นแม่เหล็กไฟฟ้าในกระบวนการแพร่กระจายของสายสัญญาณส่งสัญญาณที่สัมพันธ์กับชั้นอ้างอิงบางอย่างที่ความถี่หนึ่งนั่นคืออิมพีแดนซ์ลักษณะที่เรียกว่าอิมพีแดนซ์ลักษณะ มันเทียบเท่ากับผลรวมเวกเตอร์ของอิมพีแดนซ์ไฟฟ้า, ปฏิกิริยาอุปนัย, ปฏิกิริยาคาปาซิทีฟ ฯลฯ

ความสําคัญของการสร้างบอร์ด pcb อิมพีแดนซ์ลักษณะเฉพาะคืออะไร?

อิมพีแดนซ์ลักษณะเป็นหัวใจสําคัญของการแก้ปัญหาความสมบูรณ์ของสัญญาณ

ด้วยการพัฒนาอย่างต่อเนื่องของผลิตภัณฑ์อิเล็กทรอนิกส์ pcb ต่อความถี่สูงและความเร็วสูงประสิทธิภาพของวงจรที่จัดทําโดย PCB จะต้องตรวจสอบให้แน่ใจว่าสัญญาณไม่สะท้อนในระหว่างกระบวนการส่งสัญญาณและสัญญาณจะถูกเก็บไว้เหมือนเดิมและไม่ถูกรบกวน

เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณจําเป็นต้องมีอิมพีแดนซ์ลักษณะ (Z0) ของสายสัญญาณของ PCB ต้องตรงกับ "อิมพีแดนซ์อิเล็กทรอนิกส์" ของส่วนประกอบหัวและหาง เมื่ออุปกรณ์อิเล็กทรอนิกส์เช่นคอมพิวเตอร์และสวิตช์สื่อสารกําลังทํางานสัญญาณที่ส่งโดยส่วนประกอบการขับขี่จะต้องผ่าน PCB สายสัญญาณถึงองค์ประกอบการรับ

ความต้านทาน - จริง ๆ แล้วหมายถึงพารามิเตอร์ของความต้านทานและการเกิดปฏิกิริยาเนื่องจากวงจร PCB (ด้านล่างของบอร์ด) จําเป็นต้องพิจารณาการแทรกและติดตั้งชิ้นส่วนอิเล็กทรอนิกส์และพิจารณาการนําไฟฟ้าและประสิทธิภาพการส่งสัญญาณหลังจากการแทรกดังนั้นยิ่งอิมพีแดนซ์ต่ําลงเท่าไหร่ก็ยิ่งดีเท่านั้น ความต้านทานควรต่ํากว่ากําลังลบที่ 6 ที่ 1×10 ต่อตารางเซนติเมตร

ภายใต้ส่วนประกอบการออกแบบปกติความสัมพันธ์ของปัจจัยที่มีผลต่ออิมพีแดนซ์:

1. ยิ่งชั้นอิเล็กทริกหนาเท่าไหร่ค่าอิมพีแดนซ์ก็จะยิ่งมากขึ้นเท่านั้น

2. ยิ่งค่าคงที่ไดอิเล็กตริกมีขนาดใหญ่เท่าใดค่าอิมพีแดนซ์ก็จะยิ่งน้อยลงเท่านั้น

3. ยิ่งฟอยล์ทองแดงหนาเท่าไหร่ค่าความต้านทานก็จะยิ่งน้อยลงเท่านั้น

4. ยิ่งความกว้างของเส้นใหญ่ขึ้นเท่าใดค่าอิมพีแดนซ์ก็จะยิ่งน้อยลงเท่านั้น

5. ยิ่งความหนาของหมึกหนาขึ้นเท่าใดค่าความต้านทานก็จะยิ่งน้อยลงเท่านั้น

ข้างต้นเป็นการแนะนําความรู้ที่เกี่ยวข้องของบอร์ด pcb ความต้านทานลักษณะถ้าคุณต้องการคุณสามารถติดต่อเรา!
