ความรู้พื้นฐานของ PCB คืออะไร

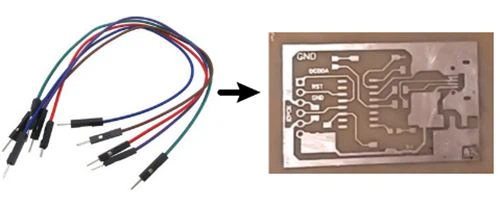

แผงวงจร (เรียกอีกอย่างว่าบอร์ด PCB) เป็นรุ่นที่มีสายพิมพ์ หน้าที่หลักของมันคือการลดพื้นที่ที่ครอบครองโดยสายไฟและจัดระเบียบสายไฟในรูปแบบที่ชัดเจน

แผงวงจรเป็นผลจากการประมวลผลของลามิเนตหุ้มทองแดงซึ่งทำโดยการปิดแผ่นฟอยล์ทองแดงบนพื้นผิวของวัสดุฉนวน

ลามิเนตหุ้มทองแดงมักจะใช้การแกะสลัก วิธีการคือ ใช้วัสดุที่ทนต่อการกัดกร่อนกับเส้นที่จะติดไว้บนลามิเนตหุ้มทองแดง จากนั้นใช้สารเคมีเพื่อกัดส่วนที่เหลือออก ส่วนที่เหลือเป็นฟอยล์ทองแดงที่ใช้ทำลวด

เมื่อดูที่กระดานจริง จะมีจุดที่เส้นลวดกว้างกว่า แม้แต่ชิ้นใหญ่ (โดยปกติคือสายกราวด์) ขึ้นอยู่กับสูตรปัจจุบัน=แรงดัน/ความต้านทาน ลดผลกระทบของความต้านทานของเส้นลวดที่มีต่อขนาดของกระแส โดยปกติความสัมพันธ์ของความกว้างของเส้นคือ: สายกราวด์ > สายไฟ > สายสัญญาณ

จะรับบอร์ด PCB ได้อย่างไร?

โดยปกติ แผนภาพ PCB จะไม่ถูกวาดโดยตรงในขั้นตอนเดียว แต่จะมีการวาดวงจรก่อนแล้วจึงแปลงเป็นไดอะแกรม PCB

ด้านล่างนี้เป็นตัวอย่างของ PCB ที่ใช้ไมโครยูเอสบีในการจุดไฟ LED

ขั้นตอนที่ 1: แผนภาพวงจร

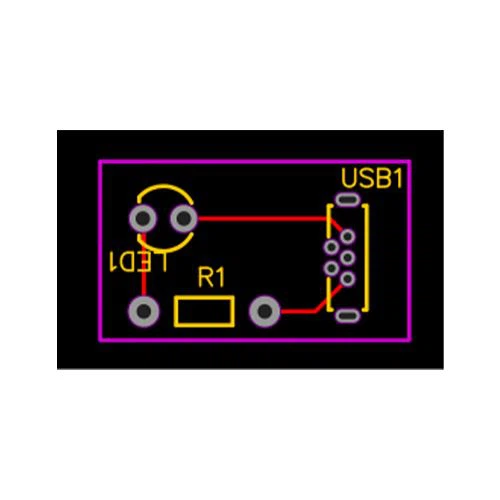

ขั้นตอนที่ 2: แผนภาพ PCB

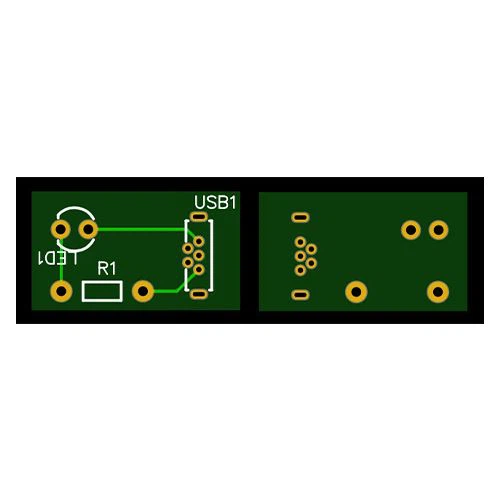

ขั้นที่ 3: ดูตัวอย่างบอร์ดในแบบ 2 มิติ:

ขั้นตอนที่ 4: แสดงตัวอย่างในแบบ 3 มิติ:

โดยปกติ ส่วนประกอบต่างๆ จะติดแน่นกับแผงวงจรเพื่อลดระดับเสียง และบัดกรีที่อีกด้านหนึ่งของบอร์ด ดังนั้นจะมีแผ่นอิเล็กโทรดอยู่ด้านหลัง หลังจากที่เจาะรูแล้ว เนื่องจากตรงกลางของกระดานเป็นชั้นฉนวน จึงจำเป็นต้องเคลือบผนังของรูด้วยชั้นโลหะแล้วต่อเข้ากับแผ่นรองด้านหลังเพื่อการนำไฟฟ้า

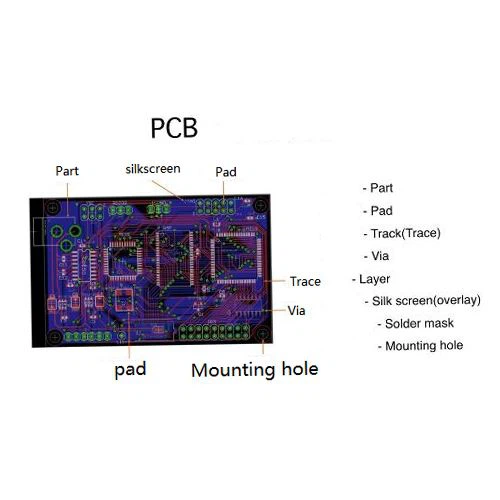

ขั้นตอนที่ 5: ส่วนของ PCB

อุปกรณ์: ส่วนประกอบ บนแผงไฟ PCB อุปกรณ์ปรากฏในรูปแบบของแผ่นพร้อมซิลค์สกรีน

แผ่น: แผ่นประกอบด้วยรูตะกั่วและฟอยล์ทองแดงโดยรอบ

ร่องรอย: ลวด

ผ่าน: รูที่เชื่อมต่อสายไฟข้ามชั้น

ซิลค์สกรีน: ทำเครื่องหมายข้อมูลบนกระดานด้วยตัวเลขหรือตัวอักษร

หน้ากากประสาน: หลีกเลี่ยงการบัดกรีที่ผิดพลาด แต่หมุดที่อยู่ติดกันระหว่างการบัดกรี
