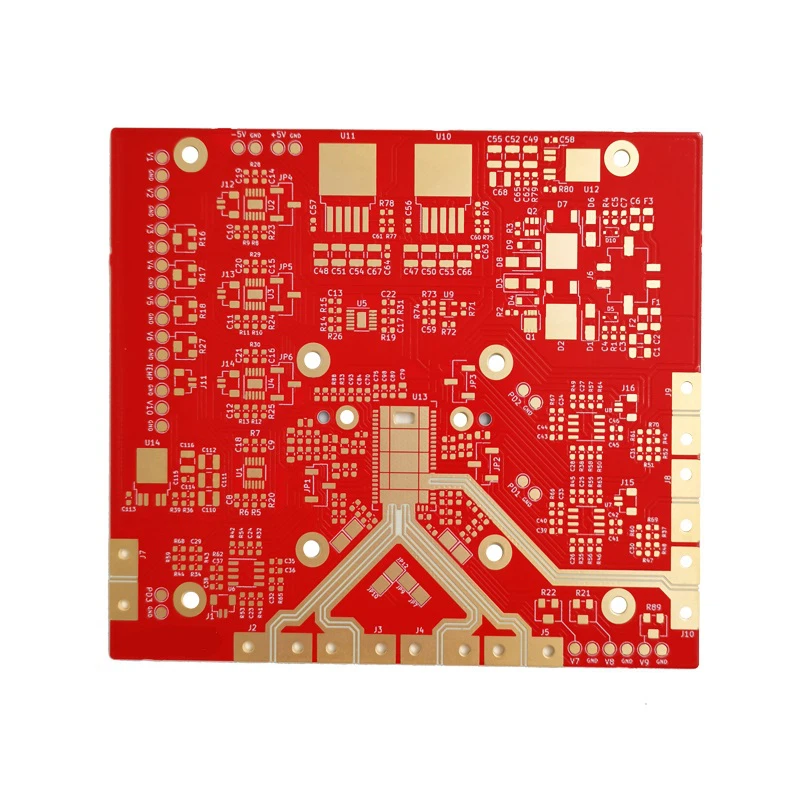

การผลิต PCB หลายชั้น

รายละเอียดผลิตภัณฑ์

ประเภท: TG สูง, CTI สูง, ความถี่สูง, ทองแดงหนัก

วัสดุ:FR4, CEM-1, CEM-3, อลูมิเนียม, ทองแดง, เหล็ก, Rogers, Taconic, Teflon

จำนวนชั้น: 1 ชั้นถึง 26 ชั้น

การทดสอบ:ขั้วต่อทอง, หน้ากากลอกออกได้, การควบคุมการฝังตัว, รูตาบอดและฝัง

เสร็จสิ้น: ตะกั่ว / ไร้สารตะกั่ว HASL, ENIG, OSP, Immersion Tin / Silver

PTH:ต่ำสุด 0.2mm

NPTH:ต่ำสุด 0.25mm

ขนาดสำเร็จรูปสูงสุด:580mm x 700mm

ความกว้างบรรทัดต่ำสุด/ช่องว่าง:3mil/3mil

แผงหลายชั้นใช้แผงสายไฟด้านเดียวหรือสองด้านมากกว่า แผงวงจรพิมพ์ที่มีด้านเดียวเป็นชั้นในและด้านเดียวเป็นชั้นนอกสองด้าน หรือด้านเดียวเป็นชั้นในสองด้านและด้านเดียวเป็นชั้นนอก เชื่อมต่อกันด้วยระบบกำหนดตำแหน่งและ วัสดุกาวที่เป็นฉนวน เมื่อรวมกันแล้ว รูปแบบการนำไฟฟ้าจะเชื่อมต่อกันตามข้อกำหนดการออกแบบเพื่อให้กลายเป็นแผงวงจรพิมพ์สี่ชั้นและหกชั้น หรือที่เรียกว่าแผงวงจรพิมพ์หลายชั้น

กระบวนการผลิตบอร์ด PCB หลายชั้น

1. การเลือกวัสดุ

ด้วยการพัฒนาส่วนประกอบอิเล็กทรอนิกส์ประสิทธิภาพสูงและอเนกประสงค์ รวมถึงการส่งสัญญาณความถี่สูงและความเร็วสูง วัสดุวงจรอิเล็กทรอนิกส์จำเป็นต้องมีค่าคงที่ไดอิเล็กตริกและการสูญเสียไดอิเล็กตริกต่ำ รวมถึง CTE ต่ำและการดูดซึมน้ำต่ำ . อัตราและวัสดุ CCL ประสิทธิภาพสูงที่ดีขึ้นเพื่อตอบสนองความต้องการการประมวลผลและความน่าเชื่อถือของบอร์ดสูง

2. การออกแบบโครงสร้างลามิเนต

ปัจจัยหลักที่พิจารณาในการออกแบบโครงสร้างลามิเนต ได้แก่ ความต้านทานความร้อน ความทนทานต่อแรงดัน ปริมาณการเติมกาว และความหนาของชั้นอิเล็กทริก เป็นต้น ควรปฏิบัติตามหลักการดังต่อไปนี้:

(1) ผู้ผลิตพรีเพกและคอร์บอร์ดต้องสอดคล้องกัน

(2) เมื่อลูกค้าต้องการแผ่น TG สูง กระดานหลักและพรีเพกต้องใช้วัสดุ TG สูงที่สอดคล้องกัน

(3) พื้นผิวชั้นในเป็น 3OZ หรือสูงกว่า และเลือกพรีเพกที่มีปริมาณเรซินสูง

(4) หากลูกค้าไม่มีข้อกำหนดพิเศษ ความทนทานต่อความหนาของชั้นอิเล็กทริกระหว่างชั้นจะถูกควบคุมโดยบวก /-10 เปอร์เซ็นต์ สำหรับแผ่นอิมพีแดนซ์ ความทนทานต่อความหนาของอิเล็กทริกถูกควบคุมโดยพิกัดความเผื่อของคลาส IPC-4101 C/M

3. การควบคุมการจัดตำแหน่ง Interlayer

ความถูกต้องของการชดเชยขนาดของกระดานแกนชั้นในและการควบคุมขนาดการผลิตจำเป็นต้องได้รับการชดเชยอย่างถูกต้องสำหรับขนาดกราฟิกของแต่ละชั้นของกระดานสูงระฟ้าผ่านข้อมูลที่รวบรวมในการผลิตและประสบการณ์ของข้อมูลในอดีต ระยะเวลาหนึ่งเพื่อให้แน่ใจว่าการขยายตัวและการหดตัวของกระดานหลักของแต่ละชั้น ความสม่ำเสมอ

4. เทคโนโลยีวงจรชั้นใน

สำหรับการผลิตแผ่นกระดานสูง สามารถใช้เครื่องถ่ายภาพเลเซอร์โดยตรง (LDI) เพื่อปรับปรุงความสามารถในการวิเคราะห์กราฟิก เพื่อปรับปรุงความสามารถในการแกะสลักเส้น จำเป็นต้องให้การชดเชยที่เหมาะสมกับความกว้างของเส้นและแผ่นรองในการออกแบบทางวิศวกรรม และยืนยันว่าการชดเชยการออกแบบของความกว้างของเส้นชั้นใน ระยะห่างบรรทัด ขนาดแหวนแยก เส้นอิสระและระยะห่างระหว่างรูต่อเส้นมีความสมเหตุสมผล มิฉะนั้น เปลี่ยนการออกแบบทางวิศวกรรม

5. กระบวนการกด

ในปัจจุบัน วิธีการกำหนดตำแหน่ง interlayer ก่อนการเคลือบส่วนใหญ่ประกอบด้วย: การวางตำแหน่งสี่ช่อง (Pin LAM) การหลอมร้อน การตอกหมุด การหลอมร้อน และการรวมกันของหมุดย้ำ โครงสร้างผลิตภัณฑ์ที่แตกต่างกันใช้วิธีการวางตำแหน่งที่แตกต่างกัน

6. กระบวนการเจาะ

เนื่องจากการซ้อนทับกันของแต่ละชั้น แผ่นเพลทและชั้นทองแดงจึงมีความหนามาก ซึ่งจะทำให้ดอกสว่านสึกหรอและใบมีดหักได้ง่าย ควรปรับจำนวนหลุม ความเร็วหยด และความเร็วในการหมุนให้เหมาะสม

ความแตกต่างระหว่างแผงวงจรหลายชั้นและบอร์ดสองด้าน:

1. แผงวงจร pcb แบบหลายชั้น คือ แผงวงจรพิมพ์ที่เคลือบและยึดติดด้วยการสลับชั้นลวดลายที่เป็นสื่อกระแสไฟฟ้าและวัสดุฉนวน จำนวนของชั้นลวดลายที่เป็นสื่อกระแสไฟฟ้ามีมากกว่าสามชั้น และการเชื่อมต่อทางไฟฟ้าระหว่างชั้นนั้นรับรู้ผ่านรูที่เป็นโลหะ

2. การเปรียบเทียบกระบวนการผลิตของทั้งสองฝ่าย บอร์ดหลายชั้นได้เพิ่มขั้นตอนกระบวนการหลายขั้นตอน เช่น การถ่ายภาพชั้นใน การทำให้ดำ การเคลือบ การแกะรอยและการขจัดสิ่งปนเปื้อน

3. แผงหลายชั้นมีความเข้มงวดมากกว่าแผงสองด้านในแง่ของพารามิเตอร์กระบวนการบางอย่าง ความแม่นยำของอุปกรณ์ และความซับซ้อน ตัวอย่างเช่น ข้อกำหนดด้านคุณภาพสำหรับผนังรูของกระดานหลายชั้นนั้นเข้มงวดกว่าข้อกำหนดของกระดานสองชั้น ดังนั้นข้อกำหนดสำหรับการเจาะจึงสูงกว่า

4. จำนวนกองต่อการเจาะ ความเร็วในการหมุนและอัตราป้อนของดอกสว่านแตกต่างจากกระดานสองด้าน

5. การตรวจสอบผลิตภัณฑ์สำเร็จรูปและกึ่งสำเร็จรูปของแผงหลายชั้นนั้นเข้มงวดและซับซ้อนกว่าบอร์ดสองด้านมากเช่นกัน

6. เนื่องจากโครงสร้างที่ซับซ้อนของบอร์ดหลายชั้นจึงใช้กระบวนการละลายด้วยความร้อนของกลีเซอรีนที่มีอุณหภูมิสม่ำเสมอ ไม่ใช้กระบวนการหลอมร้อนด้วยอินฟราเรดที่อาจทำให้อุณหภูมิในท้องถิ่นสูงขึ้น
