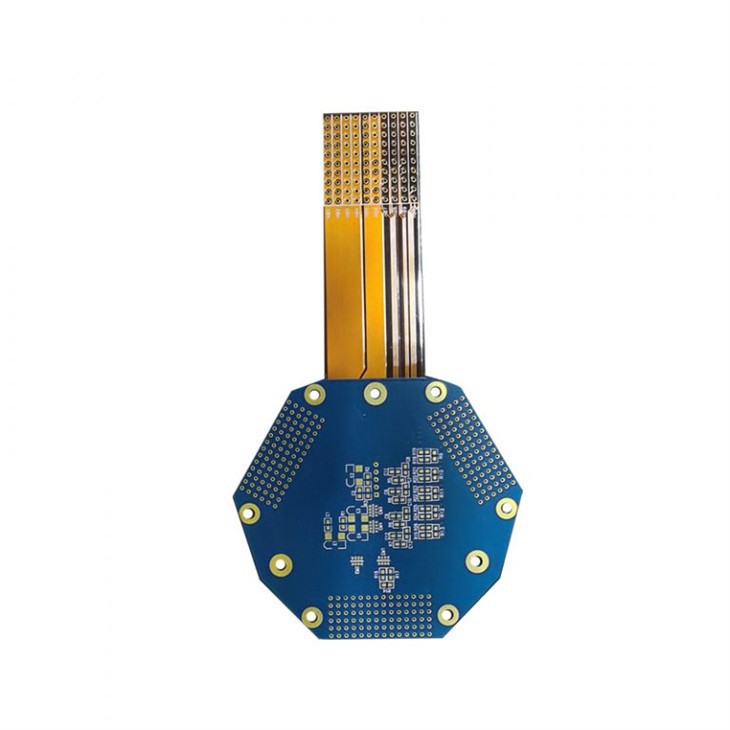

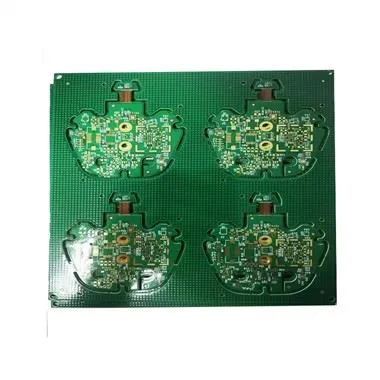

ความหนาของบอร์ด: 0.2-3 มม. - PCB แบบแข็ง

วัสดุฐาน: โพลิอิไมด์, FR4ทองแดงความหนา: 0.3oz-3ozความหนาของบอร์ด: 0.2-3mmMin. ขนาดรู: 0.10 มม. ความกว้างของเส้น: {{10}}.075mmMin ระยะห่างบรรทัด: 0.075—0.09 มม. การตกแต่งพื้นผิว: Immersion GoldLayer: สี่ชั้นขั้นต่ำ: 1 ชิ้นการประยุกต์ใช้: ผลิตภัณฑ์อิเล็กทรอนิกส์

ส่งคำถาม

คำอธิบาย

ข้อดีของ PCB แบบแข็ง

Rigid-Flex PCB มอบวิธีการง่ายๆ ในการผสานรวมส่วนประกอบ PCB หลายชิ้นและองค์ประกอบอื่นๆ เช่น จอแสดงผล อุปกรณ์อินพุตหรือจัดเก็บข้อมูลโดยไม่ต้องใช้สายไฟ เคเบิล หรือตัวเชื่อมต่อ แทนที่ด้วยวัสดุผสมที่บางและเบาซึ่งรวมการเดินสายด้วยริบบิ้นที่บางเฉียบและยืดหยุ่นระหว่างส่วนต่างๆ . ในบรรจุภัณฑ์แบบยืดหยุ่นแข็ง พื้นผิวของวงจรที่มีความยืดหยุ่นจะเป็นแกนหลักในการเดินสายโดยมีส่วนวงจรหลายชั้นที่แข็งแกร่งซึ่งสร้างขึ้นเป็นโมดูลเมื่อจำเป็น

การใช้งาน PCB แบบแข็งยังช่วยเพิ่มความน่าเชื่อถืออีกด้วย โดยทั่วไปเวลาเฉลี่ยระหว่างอัตราความล้มเหลว (MTBF) จะสูงกว่าเวลาเฉลี่ยของชุด PCB มาตรฐานที่มีสายไฟและตัวเชื่อมต่อแยกกัน ซึ่งมักจะกลายเป็นตัวเลือกของบริษัทและวิศวกรในเรื่องประสิทธิภาพที่เชื่อถือได้และสม่ำเสมอ

โรงงาน BETON PCBs มีประสบการณ์ ความรู้เกี่ยวกับผลิตภัณฑ์ และความสามารถด้านเทคนิคอย่างกว้างขวางในด้านนี้ ผลิตภัณฑ์ของเราสามารถพบได้ในดาวเทียม เครื่องบินทหารหลายประเภท และแพลตฟอร์มขีปนาวุธ งานพัฒนาร่วมยังเกิดขึ้นเป็นประจำกับ NASA และหน่วยงานที่เกี่ยวข้อง ตลอดจนหน่วยงานอื่นๆ อีกมากมายในชุมชนอวกาศและการบินและอวกาศ ความเชี่ยวชาญด้าน Flex & Rigid-Flex ของ BETON ยังสามารถพบได้ในอุปกรณ์ทดสอบทางการแพทย์และสุขภาพ เครือข่ายคอมพิวเตอร์ และการใช้งานทางวิทยาศาสตร์และอุตสาหกรรมต่างๆ

ประเภทผลิตภัณฑ์ PCB แบบแข็ง-Flex ประกอบด้วย:

ประเภทที่ 1:วัสดุยืดหยุ่นด้านเดียวมีหรือไม่มีชีลด์หรือตัวทำให้แข็ง (ชั้นนำไฟฟ้าหนึ่งชั้น)

ประเภทที่ 2:วัสดุยืดหยุ่นสองด้านมีหรือไม่มีชีลด์หรือตัวทำให้แข็ง (ชั้นตัวนำ 2 ชั้น) พร้อมรูชุบทะลุ

ประเภทที่ 3:วัสดุยืดหยุ่นหลายชั้นที่มีหรือไม่มีเกราะหรือตัวทำให้แข็ง (ชั้นตัวนำมากกว่าสองชั้น) พร้อมการชุบผ่านรูและ HDI

ประเภทที่ 4:การผสมผสานวัสดุที่มีความแข็งและยืดหยุ่นหลายชั้น (ชั้นตัวนำมากกว่าสองชั้น) พร้อมรูชุบและ HDI

ข้อเสนอการบริการ:

กระบวนการ Rigid-Flex ที่เป็นนวัตกรรมใหม่

ชุดวัสดุพรีเมี่ยม

Rigid-Flex พร้อม HDI

โครงสร้างใบหลวม

แผงขนาดใหญ่

เลเยอร์นับเป็น 40+

การประยุกต์ใช้อ่างความร้อน

มาตรฐานคุณภาพภายในที่มักจะเกินข้อกำหนดของ IPC-6013, MIL-PRF-31032 และ MIL-P-50884 สำหรับการลงทะเบียน คุณภาพของหลุม และความน่าเชื่อถือโดยรวม

โซลูชั่นที่มีมูลค่าเพิ่ม:

การประกอบแบบยืดหยุ่น

วิศวกรรมผลิตภัณฑ์

การออกแบบ / เค้าโครง

วิศวกรรมย้อนกลับ

ฝึกอบรมทางเทคนิค

วีเอ็มไอ

วิศวกรรมควบคู่กัน

การสนับสนุนแอปพลิเคชัน

BETON ELECTRONICS – ซัพพลายเออร์ PCB แบบแข็งชั้นนำของคุณ

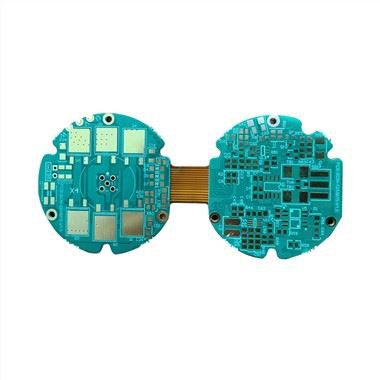

PCB แบบแข็งเป็นบอร์ดที่ผสมผสานเทคโนโลยีบอร์ดแบบยืดหยุ่นและแบบแข็งที่ดีที่สุดเข้าด้วยกัน
การออกแบบมีความแตกต่างกันอย่างมาก และสามารถใช้ร่วมกับวัสดุได้หลากหลายเพื่อรองรับกรณีการใช้งานหลายรูปแบบในสภาวะโค้งงอคงที่ ซึ่งมักจะเป็นเส้นโค้งงอที่สร้างขึ้นในระหว่างกระบวนการผลิต หรือสามารถทำได้ระหว่างการติดตั้งขั้นสุดท้าย

ทำไมคุณถึงต้องการวงจรยืดหยุ่นที่เข้มงวดจากโรงงาน BETON PCBs

แผงวงจรพิมพ์เหล่านี้สร้างการออกแบบที่ท้าทายยิ่งขึ้นสำหรับผู้ผลิตแบบแข็งงอ แต่เราสามารถจัดหาการออกแบบที่ประสบความสำเร็จโดยปฏิบัติตามข้อกำหนดและความน่าเชื่อถืออย่างสมบูรณ์ ด้วยวิศวกรรมสิ่งเหล่านี้ในสภาพแวดล้อม 3 มิติ เราสามารถบรรลุประสิทธิภาพเชิงพื้นที่และรวมพับและงอที่สามารถช่วยให้คุณได้รูปร่างที่ต้องการซึ่งทำงานได้ดีที่สุดกับการใช้งานของคุณ

แผงวงจรพิมพ์แบบแข็งงอสามารถช่วยคุณแก้ไขปัญหาในการลดพื้นที่ได้ เช่นเดียวกับการทำให้แน่ใจว่าผลิตภัณฑ์ของคุณสามารถทนต่อสภาวะที่ยากลำบากและรับประกันว่าพวกเขาจะคุ้มค่า การใช้รูปแบบยืดหยุ่นที่เข้มงวดช่วยให้คุณใช้ชิ้นส่วนและการเชื่อมต่อน้อยลง และรับมือกับความท้าทายในการออกแบบที่ดุดันมากขึ้น เนื่องจาก PCB แบบยืดหยุ่นเป็นโซลูชันที่ยืดหยุ่นสำหรับปัญหาการออกแบบมากมาย พวกเขามีการใช้งานสำหรับอุตสาหกรรมต่างๆ ตั้งแต่เครื่องช่วยฟังไปจนถึงแว่นตามองกลางคืนและอื่นๆ อีกมากมาย

อะไรคือความแตกต่างระหว่างแผงวงจรพิมพ์แบบ Flex และแบบแข็ง?

แผงวงจรพิมพ์แบบยืดหยุ่นช่วยให้คุณได้รับสิ่งที่ดีที่สุดจากทั้งสองโลก PCB แบบยืดหยุ่นแบบแข็งผสมผสานความยืดหยุ่นของวงจรแบบยืดหยุ่นเข้ากับความทนทานของ PCB แบบแข็ง แผงวงจรพิมพ์แบบเฟล็กซ์มีเฉพาะวัสดุที่มีความยืดหยุ่น ซึ่งโดยทั่วไปจะเป็นโพลีอิไมด์หรือโพลีเอสเตอร์ อาจเป็นบอร์ดชั้นเดียว สองชั้น หรือหลายชั้นก็ได้ PCB แบบยืดหยุ่นแบบแข็งมีทั้งวัสดุที่ยืดหยุ่นและแข็ง โดยมีชั้นที่ยืดหยุ่นประกบอยู่ระหว่างชั้นที่แข็งพร้อมตัวนำ และชุบผ่านรูที่เชื่อมต่อกับชั้นอื่นๆ

แผงวงจรแบบยืดหยุ่นโดยตัวมันเองอาจไม่ทนทานต่อการสึกหรอในการใช้งานที่ท้าทายบางอย่าง แต่บอร์ดแบบแข็งมาตรฐานมีแนวโน้มที่จะมีน้ำหนักมากและใช้พื้นที่มาก การรวมบอร์ดที่แข็งแกร่งเข้ากับวงจรที่ยืดหยุ่นจะช่วยลดน้ำหนักและพื้นที่ ทำให้คุณได้ผลิตภัณฑ์ที่มีความคล่องตัวซึ่งคุณสามารถใช้ในสถานการณ์ทางอุตสาหกรรมที่หลากหลาย

คำแนะนำเค้าโครงสำหรับ PCB แบบแข็ง

ซัพพลายเออร์ PCB แบบยืดหยุ่น เช่น BETON ELECTRONICS ให้คำแนะนำเกี่ยวกับโครงร่างและการโค้งงอเพื่อให้อุปกรณ์ของคุณปลอดภัย เราต้องการนำเสนอภาพรวมโดยย่อเพื่อช่วยให้คุณเข้าใจความหนาและข้อกำหนดอื่นๆ ที่คุณอาจต้องการสำหรับการออกแบบของคุณ

การก่อสร้างวงจร	การคำนวณรัศมีโค้ง
1 ชั้น (ด้านเดียว)	ความหนาเฟล็กซ์ x 6
2 ชั้น (สองด้าน)	ความหนาเฟล็กซ์ x 12
หลายชั้น	ความหนาเฟล็กซ์ x 24
