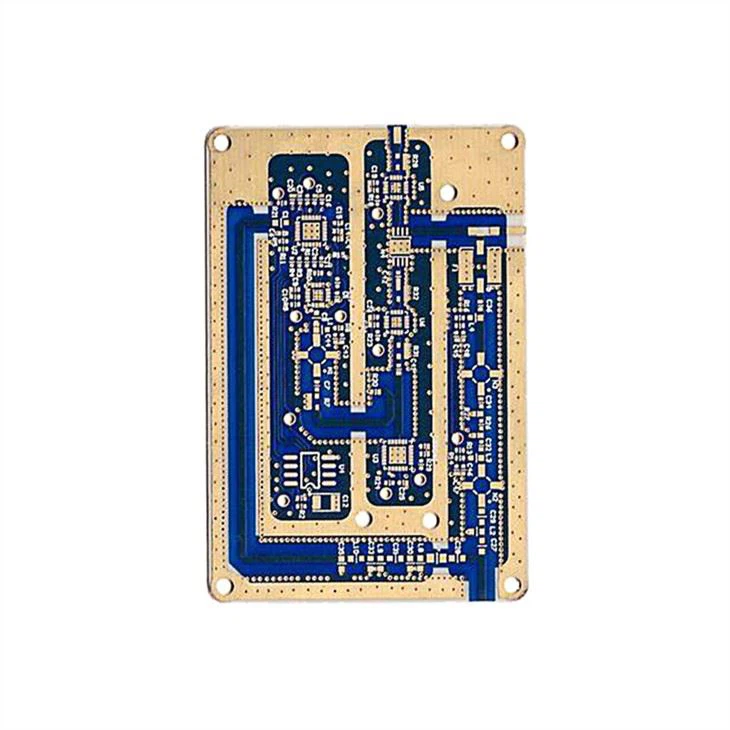

แผงวงจร PCB ความถี่สูง 5G

รายละเอียดผลิตภัณฑ์

ชนิด: แผงวงจร PCB ความถี่สูง 5G

ชั้น: 6 ชั้น

วัสดุ: Rogers

ความหนาของบอร์ด: 1.6mm

ทองแดงหนา: 1oz

การรักษาพื้นผิว: อ่างทอง ความหนา: 0.05um

ความกว้างของเส้นด้านนอก / ระยะห่างของเส้น: 100 / 100um

เส้นผ่านศูนย์กลางรูพรุนขั้นต่ำ: 0.2mm

หน้ากากประสาน: สีน้ำเงิน

ซิลค์สกรีน: สีขาว

วัสดุพื้นผิวต้องมีคุณสมบัติทางไฟฟ้าที่ดีเยี่ยม มีความคงตัวทางเคมีที่ดี และการสูญเสียพื้นผิวเมื่อเพิ่มความถี่ของสัญญาณกำลังไฟฟ้าจะต้องมีขนาดเล็กมาก ดังนั้น จึงเน้นถึงความสำคัญของแผงความถี่สูง

คุณสมบัติของแผงวงจรไฟฟ้าความถี่สูง

1. ข้อกำหนดในการควบคุมอิมพีแดนซ์ค่อนข้างเข้มงวด และการควบคุมความกว้างของเส้นสัมพัทธ์นั้นเข้มงวดมาก และความคลาดเคลื่อนทั่วไปประมาณ 2 เปอร์เซ็นต์

2. เนื่องจากแผ่นพิเศษ การยึดเกาะของทองแดงจม PTH จึงไม่สูง โดยปกติ จำเป็นต้องทำให้จุดอ่อนและพื้นผิวหยาบขึ้นด้วยความช่วยเหลือของอุปกรณ์บำบัดพลาสม่าเพื่อเพิ่มการยึดเกาะของรูทองแดง PTH และหมึกต้านทานการบัดกรี

3. อย่าบดกระดานก่อนทำหน้ากากประสาน มิฉะนั้น การยึดเกาะจะแย่มาก และสามารถหยาบด้วยน้ำยาการกัดเซาะขนาดเล็กเท่านั้น

4. เพลทส่วนใหญ่เป็นวัสดุ PTFE และจะมีครีบจำนวนมากเมื่อขึ้นรูปด้วยหัวกัดทั่วไป ดังนั้นจึงต้องใช้หัวกัดพิเศษ

5. แผงวงจรความถี่สูงเป็นแผงวงจรพิเศษที่มีความถี่แม่เหล็กไฟฟ้าสูง โดยทั่วไป ความถี่สูงสามารถกำหนดเป็นความถี่ที่สูงกว่า 1GHz

คุณสมบัติทางกายภาพ ความแม่นยำ และพารามิเตอร์ทางเทคนิคมีความต้องการสูงมาก และมักใช้ในระบบป้องกันการชนกันของรถยนต์ ระบบดาวเทียม ระบบวิทยุ และสาขาอื่นๆ

ข้อกำหนดการผลิตบอร์ดความถี่สูง

บอร์ดความถี่สูงเป็นหนึ่งในบอร์ดที่ยากที่สุด ดังนั้นจึงต้องเป็นไปตามข้อกำหนดการผลิตให้มากที่สุด

1. การขุดเจาะ

(1) ความเร็วป้อนของการเจาะควรช้าเท่ากับ 180/S และควรใช้ปลายสว่านใหม่ และควรวางแผ่นอลูมิเนียมที่ด้านบนและด้านล่าง เป็นการดีที่สุดที่จะเจาะด้วย PNL เดียว

(2) กรดซัลฟิวริกเข้มข้น (ไม่ควรอย่างยิ่ง) สามารถใช้กับตัวอย่างหลุม PTH ได้เป็นเวลา 30 นาที

(3) แผ่นเจียรและวงจรทองแดงจมผลิตในลักษณะเดียวกับสองด้านปกติ

(4) ความสนใจเป็นพิเศษ: บอร์ดความถี่สูงไม่จำเป็นต้องขจัดคราบกาว

2. หน้ากากประสาน

(1) หากบอร์ดความถี่สูงต้องการไพรเมอร์น้ำมันสีเขียว ไม่อนุญาตให้บดบอร์ดก่อนหน้ากากประสาน และประทับตราสีแดงใน MI

(2) หากจำเป็นต้องพิมพ์กระดานความถี่สูงด้วยน้ำมันสีเขียวบนพื้นผิว น้ำมันสีเขียวควรพิมพ์สองครั้ง (เพื่อป้องกันไม่ให้น้ำมันสีเขียวเดือดบนวัสดุพิมพ์) และกระดานไม่ควรบดหลังจากแกะสลักและดีบุก ปอกแต่ผึ่งลมเท่านั้น สำหรับไพรเมอร์แรก ให้ใช้หน้าจอ 43T เพื่อพิมพ์ถาดรองอบตามปกติ: 50 องศา 50 นาที 75 องศา 50 นาที 95 องศา 50 นาที 120 องศา 50 นาที 135 องศา 50 นาที 150 50องศาต่ำสุด เผยให้เห็นฟิล์มเส้น แล้วบดกระดาน หลังจากพัฒนา การผลิตปกติ จำเป็นต้องสังเกตใน MI: ชั้นฐานแรกอยู่ในแนวเดียวกับฟิล์มเส้น

(3) หากจำเป็นต้องพิมพ์น้ำมันสีเขียวลงบนพื้นผิวบางส่วนของบอร์ดความถี่สูง และไม่พิมพ์น้ำมันสีเขียวลงบนพื้นผิวบางประเภท จะต้องผลิต "ฟิล์มรองพื้น" ทำการผลิตตามปกติครั้งที่สอง ภาพต่อไปนี้เป็น "ฟิล์มฐาน" พิเศษสำหรับความต้องการของ 018212

ให้ความสนใจเป็นพิเศษกับพื้นผิว 018092 ที่คล้ายกันซึ่งไม่มีน้ำมันสีเขียวพิมพ์อยู่ และสามารถพิมพ์น้ำมันสีเขียวได้เพียงครั้งเดียว (ดูรูปด้านล่าง ส่วนสีน้ำเงินคือช่องน้ำมันสีเขียว) เพื่อป้องกันไม่ให้น้ำมันสีเขียวบนวัสดุพิมพ์ ไม่สามารถพัฒนาได้หลังจากไพรเมอร์น้ำมันสีเขียวตัวแรก .

3. กระป๋องสเปรย์

ก่อนพ่นดีบุก ให้เพิ่มการอบที่ 150 องศาเป็นเวลา 30 นาที ก่อนพ่นดีบุก

4. ความอดทนของสาย

ค่าความคลาดเคลื่อนของความกว้างของเส้นโดยไม่มีข้อกำหนดคือ ±0.05 มม. และมีข้อกำหนดที่จะทำให้เป็นไปตามความต้องการของลูกค้า

5. จาน

การใช้งานแผ่นที่ระบุ ดูข้อกำหนด เนื่องจากราคาบอร์ดแพงกว่า เปิดได้เพียง 1PNL ถ้าเปิดได้เพียง 1PNL
