แผงวงจรอิเล็กทรอนิกส์ความถี่สูง

รายละเอียดผลิตภัณฑ์

ด้วยการเปลี่ยนแปลงและปรับปรุงเทคโนโลยีอุตสาหกรรม เช่น การเกิดขึ้นของการสื่อสารเคลื่อนที่ 5G, Internet of Things ยานยนต์, การดูแลสุขภาพขนาดใหญ่, การบินและอวกาศ, ปัญญาประดิษฐ์ ฯลฯ ความต้องการบอร์ดความถี่สูงจึงค่อยๆ เพิ่มขึ้น Beton Tech สามารถให้การผลิตบอร์ดความถี่สูงได้

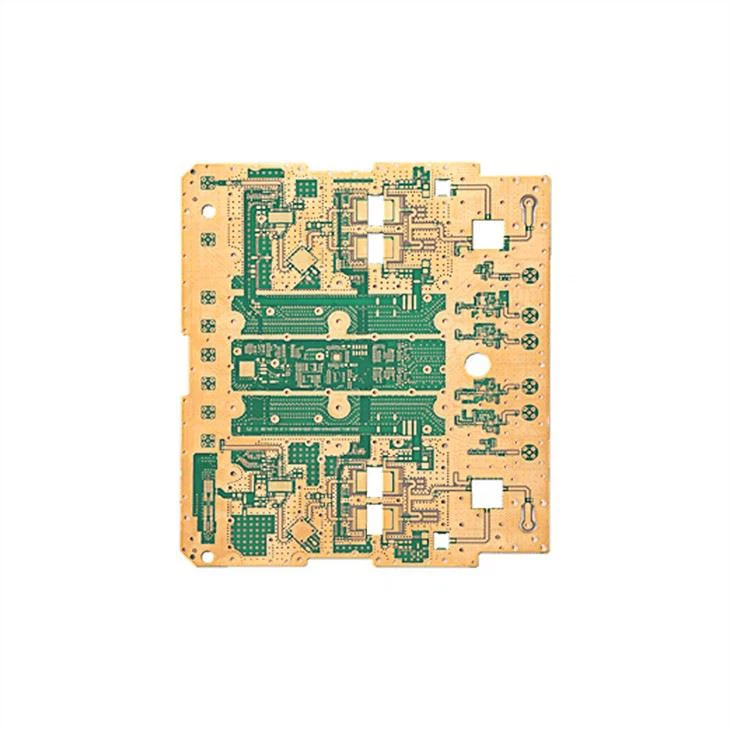

แผงวงจรไฟฟ้าความถี่สูง

บอร์ดความถี่สูงเป็นแผ่นลามิเนตเคลือบทองแดงพิเศษที่มีพื้นผิวไมโครเวฟความถี่สูงหรือที่เรียกว่าบอร์ดพิมพ์ไมโครเวฟความถี่สูงซึ่งสามารถทำเป็นบอร์ด PCB ความถี่สูงได้หลังจากดำเนินการต่อไป บอร์ดความถี่สูงมีเกณฑ์ทางเทคนิคสูง ผู้นำระดับโลกส่วนใหญ่เป็นบริษัทอเมริกันและญี่ปุ่น ปัจจุบัน ตลาดกระดานความถี่สูงทั่วโลกที่มีความเข้มข้นสูงสุดคือ Rogers (ประมาณ 50 เปอร์เซ็นต์ ~ 70 เปอร์เซ็นต์) . Shengyi Technology ของจีนและเทคโนโลยี Chaohua กำลังเข้าสู่วงการบอร์ดความถี่สูง

พารามิเตอร์ที่สำคัญของ PCB ความถี่สูงและความเร็วสูง

กระบวนการผลิตของ PCB ความถี่สูงและความเร็วสูงนั้นเหมือนกับของ PCB ทั่วไป จุดสำคัญเพื่อให้ได้ความถี่สูงและความเร็วสูงอยู่ในคุณสมบัติของวัตถุดิบ นั่นคือ พารามิเตอร์ลักษณะเฉพาะของวัตถุดิบ วัสดุหลักของ PCB ความเร็วสูงความถี่สูงคือลามิเนตหุ้มทองแดงความเร็วสูงความถี่สูงและข้อกำหนดหลักคือมีค่าคงที่ไดอิเล็กตริกต่ำ (Dk) และปัจจัยการสูญเสียอิเล็กทริกต่ำ (Df) นอกเหนือจากการทำให้ Dk และ Df ต่ำลง ความสอดคล้องของพารามิเตอร์ Dk ยังเป็นหนึ่งในปัจจัยสำคัญในการวัดคุณภาพของบอร์ด PCB นอกจากนี้ พารามิเตอร์ที่สำคัญอีกประการหนึ่งคือลักษณะอิมพีแดนซ์ของบอร์ด PCB และลักษณะทางกายภาพอื่นๆ

(1) ค่าคงที่ไดอิเล็กตริก (Dk) ของพื้นผิวแผงวงจรความเร็วสูงความถี่สูงต้องมีขนาดเล็กและเสถียร โดยทั่วไป ยิ่งเล็กยิ่งดี อัตราการส่งสัญญาณจะแปรผกผันกับรากที่สองของค่าคงที่ไดอิเล็กตริกของวัสดุ ทำให้การส่งสัญญาณล่าช้า

(2) การสูญเสียอิเล็กทริก (Df) ของวัสดุพื้นผิวแผงวงจรความถี่สูงและความเร็วสูงต้องมีขนาดเล็ก ซึ่งส่วนใหญ่ส่งผลต่อคุณภาพของการส่งสัญญาณ ยิ่งการสูญเสียไดอิเล็กทริกน้อยเท่าใด การสูญเสียสัญญาณก็จะยิ่งน้อยลงเท่านั้น

(3) ความต้านทานของแผงวงจรความถี่สูงและความเร็วสูง - จริง ๆ แล้วหมายถึงพารามิเตอร์ของความต้านทานและค่ารีแอกแตนซ์ การควบคุมอิมพีแดนซ์เป็นหลักการพื้นฐานที่สุดสำหรับเราในการออกแบบความเร็วสูง เนื่องจากวงจร PCB จำเป็นต้องพิจารณาการเสียบและติดตั้งส่วนประกอบอิเล็กทรอนิกส์ และพิจารณาการนำไฟฟ้าหลังจากเสียบปลั๊ก ประสิทธิภาพและประสิทธิภาพการส่งสัญญาณ ยิ่งอิมพีแดนซ์ต่ำยิ่งดี โดยทั่วไป ผู้ผลิตบอร์ดรายใหญ่จะรับรองความผิดพลาดของอิมพีแดนซ์ในระดับหนึ่งในระหว่างการประมวลผล PCB

(4) พื้นผิวแผงวงจรความถี่สูงและความเร็วสูงควรมีการดูดซึมน้ำต่ำ และการดูดซึมน้ำสูงจะทำให้ไดอิเล็กตริกคงที่และสูญเสียอิเล็กทริกเมื่อสัมผัสกับความชื้น
