รู้เบื้องต้นเกี่ยวกับขั้นตอนการผลิตและข้อกำหนดของฟิกซ์เจอร์ทดสอบ PCBA

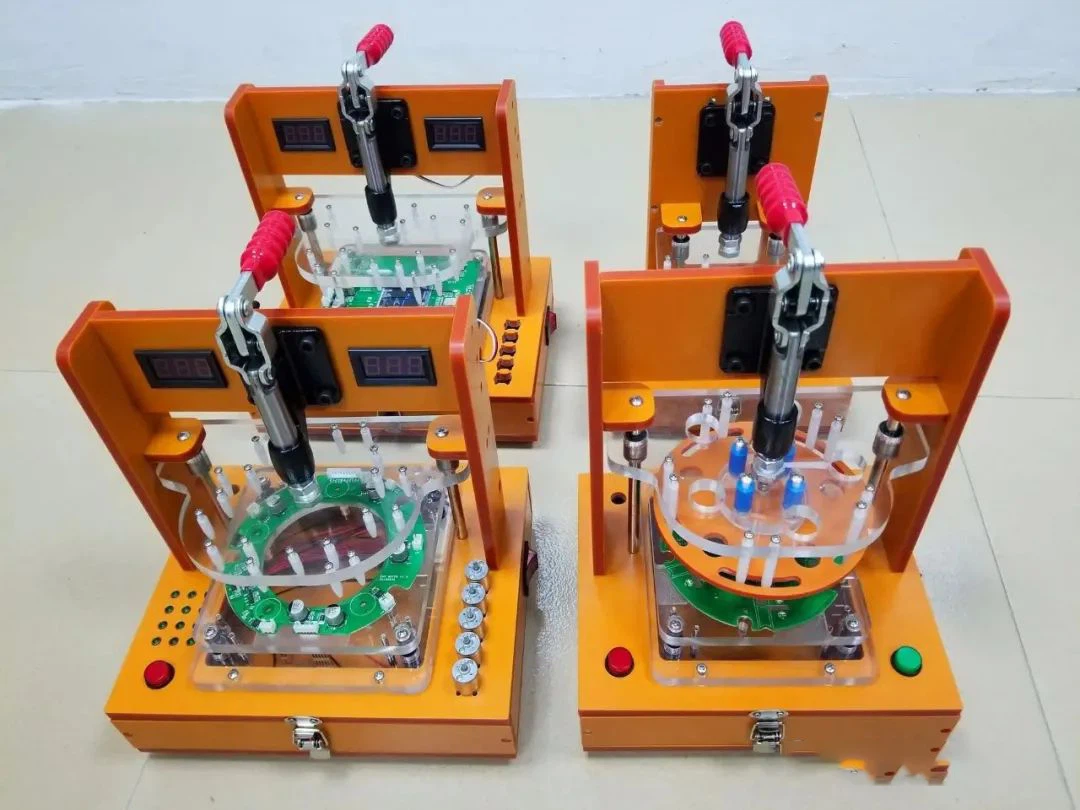

ฟิกซ์เจอร์ทดสอบ PCBA เป็นอุปกรณ์สำหรับทดสอบผลิตภัณฑ์สำเร็จรูป PCBA เมื่อทำการติดตั้ง PCBAtest โรงงานแปรรูป PCBA มักจะต้องจัดเตรียมไฟล์ Gerber และตัวอย่าง PCBA เพื่ออำนวยความสะดวกในการผลิตอุปกรณ์ทดสอบ สำหรับแท่นทดสอบ PCBA ปัจจุบัน มีการติดตั้งตัวล็อคจานแรงดันเพียงไม่กี่ตัวบนแท่นทดสอบ และ PCBA ได้รับการแก้ไขโดยปลอกมือและตัวล็อคแผ่นแรงดัน ในระหว่างการทดสอบการทำงานของ PCBA ให้กด PCBA ลงในแคลมป์ด้วยมือทั้งสองข้าง เนื่องจากแรงที่ไม่สม่ำเสมอหรือแรงกดบน PCBA ไม่เพียงพอ จึงเป็นเรื่องง่ายที่จะทำให้เกิดการสัมผัสที่ไม่ดีระหว่างเข็มทดสอบกับ PCBA ซึ่งส่งผลกระทบอย่างรุนแรงต่อประสิทธิภาพและความแม่นยำในการทดสอบ ทำให้เกิดการสูญเสียมากขึ้น

1. การเตรียมวัสดุ หลังจากกำหนดแผนตามข้อมูลแล้ว จำเป็นต้องเตรียมวัสดุฮาร์ดแวร์ (ส่วนประกอบอิเล็กทรอนิกส์) วงจรต่อพ่วงเพิ่มเติม อุปกรณ์ วัสดุของโครง (เช่น แผ่นอะคริลิก) กาว แบตช์ไฟฟ้า สกรู ลวด วัสดุ ฯลฯ เพื่อให้ข้อมูลยืนยันโปรแกรม

ประการที่สอง การกำหนดและตรวจสอบโครงสร้างของกรอบทดสอบ

3. ข้อกำหนดในการเดินสายไฟ

(1) การเปิดลวดจะต้องเปิดภายใน 2 มม. ขั้นแรก ให้ทำการชุบดีบุกที่ช่องเปิดของลวดและตำแหน่งดีบุกของเข็มทดสอบ

(2) ลวดเชื่อมไม่ควรมีการแกว่งหรือหลวม

(3) แยกสายไฟที่แข็งแรงและอ่อนออกจากโครงทดสอบแล้วมัดสายไฟด้วยสายไฟ

(4) ต้องติดตั้งข้อต่อของแอมมิเตอร์และโวลต์มิเตอร์ด้วยปากกามัลติมิเตอร์ ไม่สามารถติดตั้งปลั๊กกล้วยเพื่อทดสอบกระแส แรงดันไฟ และฟังก์ชันอื่นๆ เพื่อความปลอดภัยของผู้ปฏิบัติงาน

(5) สายสัญญาณของการเชื่อมต่อของรุ่นผลิตภัณฑ์ความถี่สูงต้องใช้ลวดป้องกันเพื่อความปลอดภัยของการต่อสายดินของเครือข่ายภายนอก

(6) หากมีกระทิงไฟอยู่ในกรอบวัด ต้องต่อสายดินของตัวกระทิงไฟ

(7) ต้องติดตั้งฟิวส์บนแท่นทดสอบ ไม่สามารถแทนที่ด้วยสายไฟหรือสายไฟอื่นๆ ถอดฟิวส์ 13A ที่ปลั๊กเดิมออก เมื่อเปลี่ยนฟิวส์ ให้คำนึงถึงปริมาณกระแสไฟฟ้าที่รุ่นทดสอบต้องการ หลักการเปลี่ยนจะถูกกำหนดโดยกระแสการทำงานของผลิตภัณฑ์ 8-10 ครั้ง

4. การตรวจสอบคุณภาพของจุดที่เลือก

การเลือกคะแนนต้องเป็นไปตามหลักการที่ครอบคลุม มีประสิทธิภาพ และประหยัด
